English產品結構特點

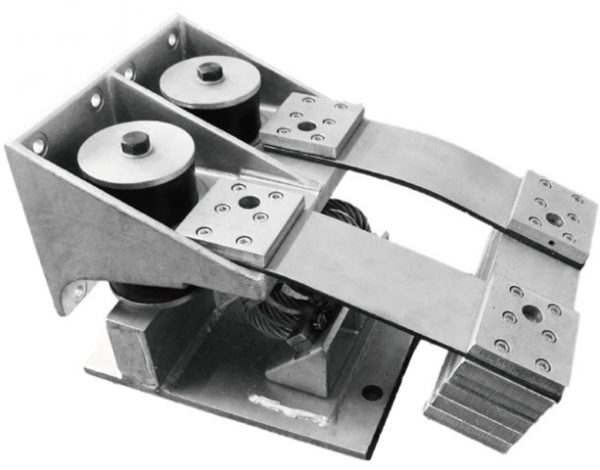

GT型隔振緩沖裝置采用具有非線性軟化剛度特征的低頻隔振主體（或組合復合阻尼動力吸振裝置）構成低頻彈性支承系統，消除中低頻振動和結構噪聲對各類機電設備的影響（振動減率可達-30dB），沖擊隔離效果可達95%以上，空間三維緩沖限位裝置有效地防止外來大沖擊對設備所造成的危害，提高系統的穩定可靠性。
隔振緩沖裝置（GTA型）
隔振緩沖裝置（GTB型）

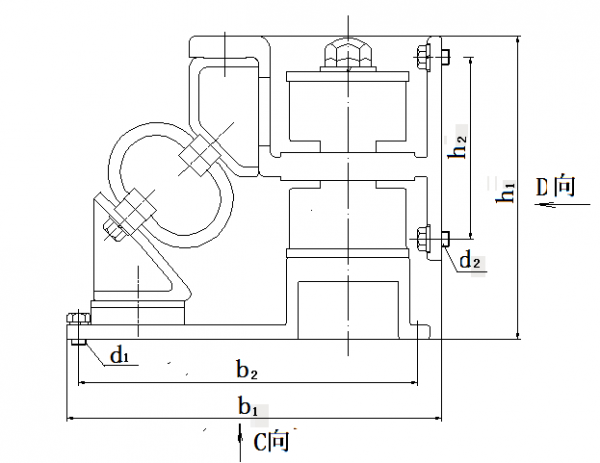

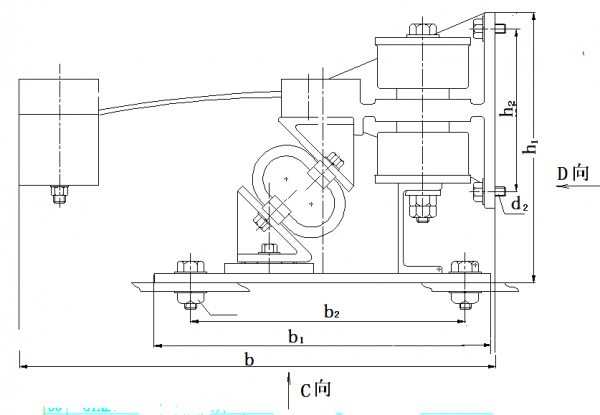

型號結構與安裝尺寸
隔振緩沖裝置（GTA型）隔振緩沖裝置（GTB型）
| 型號 | a1 | a2 | a3 | b | b1 | b2 | h1 | h2 | d1 | d2 |
| GTA200 | 145 | 240 | 60 | 545 | 350 | 290 | 295 | 180 | 4-M20 | 8-M12 |
| GTB300 | 260 | 240 | 60 | – | 350 | 200 | 266 | 156 | 4-M20 | 8-M12 |
| GTB500 | 260 | 240 | 60 | – | 350 | 200 | 256 | 156 | 4-M20 | 8-M12 |
主要性能指標
| 型? 號 | 承載質量 | 平均剛（N/mm） | 峰值響應頻（Hz） | 振動傳遞率 | 抗沖能量(J) | 產品重 | ||||||||
| x | y | z | x | y | z | x | y | z | x | y | z | |||
| GTA200 | 180-220 | 117 | 66 | 66 | 4.5 | 3.5 | 3.5 | 0.1 | 0.05 | 0.05 | 100 | 200 | 200 | 73 |
| GTB300 | 250-300 | 154 | 86 | 86 | 5.9 | 4.4 | 4.4 | 0.2 | 0.1 | 0.1 | 200 | 300 | 300 | 45 |
| GTB500 | 400-500 | 228 | 123 | 123 | 5.5 | 4.0 | 4.0 | 0.15 | 0.1 | 0.1 | 250 | 350 | 350 | 48 |
安裝方式
隔振緩沖裝置應均勻布置在設備底座周圍，力求使系統支承剛度中心與設備質心重合，盡可能減少系統振動耦合現象。
安裝時應仔細調整三向限位緩沖裝置，使各向限位空間大小均勻一致。
適用標準
GJB4000-2000???? GJB150A-2009?? SJ20593-96?? MIL-S-901
